TECHNICKÁ DATA A PODKLADY PRO PROJEKTANTY
50 - 3150 kVA; 22 / 0,4 kV (10 / 0,4 kV; 6 / 0,4 kV) - ztráty dle NAŘÍZENÍ KOMISE (EU) č. 548 / 2014
krytí IP 00/54, hermetické provedení, odbočky na straně VN ± 2 x 2,5 % (5 poloh)
| Typ | Jm. výkon [kVA] |
P0 [W] |
Pk [W] |
uk [%] |
LpA [dB] |
D [mm] |
Š [mm] |
V [mm] |
Hmotnost [kg] |
Z toho olej [kg] |
Výkresy | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DOTEL | 50H/20 | 50 | 90 | 1100 | 4 | 35 | 870 | 670 | 1350 | 550 | 160 | pdf | dwg |
| DOTEL | 100H/20 | 100 | 145 | 1750 | 4 | 39 | 980 | 680 | 1350 | 730 | 160 | pdf | dwg |
| DOTEL | 160H/20 | 160 | 210 | 2350 | 4 | 39 | 1010 | 730 | 1340 | 850 | 170 | pdf | dwg |
| DOTEL | 250H/20 | 250 | 300 | 3250 | 4 | 40 | 1030 | 720 | 1530 | 1050 | 210 | pdf | dwg |
| DOTEL | 400H/20 | 400 | 430 | 4600 | 4 | 42 | 1140 | 820 | 1500 | 1340 | 250 | pdf | dwg |
| DOTEL | 630H/20 | 630 | 600 | 6500 | 4 | 45 | 1130 | 870 | 1690 | 1750 | 320 | pdf | dwg |
| DOTEL | 800H/20 | 800 | 650 | 8400 | 6 | 47 | 1300 | 950 | 1750 | 2000 | 350 | pdf | dwg |
| DOTEL | 1000H/20 | 1000 | 770 | 10500 | 6 | 48 | 1650 | 1000 | 1750 | 2500 | 450 | pdf | dwg |
| DOTUL | 1250H/20 | 1250 | 950 | 11000 | 6 | 50 | 1780 | 1060 | 1760 | 2990 | 520 | pdf | dwg |
| DOTUL | 1600H/20 | 1600 | 1200 | 14000 | 6 | 52 | 1880 | 1070 | 2050 | 4170 | 930 | pdf | dwg |
| DOTUL | 2000H/20 | 2000 | 1450 | 18000 | 6 | 53 | 1850 | 1220 | 2220 | 4850 | 1120 | pdf | dwg |
| DOTUL | 2500H/20 | 2500 | 1750 | 22000 | 6 | 55 | 2100 | 1350 | 2300 | 6000 | 1500 | |
| DOTUL | 3150H/20 | 3150 | 2200 | 27500 | 6 | 60 | 2300 | 1500 | 2550 | 7000 | 1800 | |
250 - 2500 kVA; 35 / 0,4 kV - ztráty dle NAŘÍZENÍ KOMISE (EU) č. 548 / 2014
krytí IP 00/54, hermetické provedení, odbočky na straně VN ± 2 x 2,5 % (5 poloh)
| Typ | Jm. výkon [kVA] |
P0 [W] |
Pk [W] |
uk [%] |
LpA [dB] |
D [mm] |
Š [mm] |
V [mm] |
Hmotnost [kg] |
Z toho olej [kg] |
Výkresy | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DOTEL | 250H/30 | 250 | 345 | 3575 | 4 | 41 | 1200 | 880 | 1750 | 1450 | 400 | |
| DOTEL | 400H/30 | 400 | 494 | 5060 | 4 | 43 | 1230 | 880 | 1755 | 1600 | 450 | pdf | dwg |
| DOTEL | 630H/30 | 630 | 690 | 7150 | 4 | 46 | 1320 | 930 | 1800 | 2030 | 500 | pdf | dwg |
| DOTEL | 800H/30 | 800 | 747 | 9240 | 6 | 48 | 1600 | 1000 | 1830 | 2400 | 580 | |
| DOTEL | 1000H/30 | 1000 | 885 | 11550 | 6 | 49 | 1730 | 1070 | 1870 | 2600 | 640 | pdf | dwg |
| DOTUL | 1250H/30 | 1250 | 1092 | 12100 | 6 | 51 | 1750 | 1150 | 2050 | 3300 | 850 | pdf | dwg |
| DOTUL | 1600H/30 | 1600 | 1380 | 15400 | 6 | 53 | 1950 | 1180 | 2200 | 4500 | 1200 | |
| DOTUL | 2000H/30 | 2000 | 1667 | 19800 | 6 | 54 | 2000 | 1270 | 2350 | 5200 | 1450 | |
| DOTUL | 2500H/30 | 2500 | 2012 | 24200 | 6 | 57 | 2300 | 1350 | 2500 | 5800 | 1650 | |
P0 - ztráty naprázdno, Pk 75°C - ztráty nakrátko při 75°C
uk 75°C - impedance nakrátko při 75°C, LpA - hladina akustického tlaku

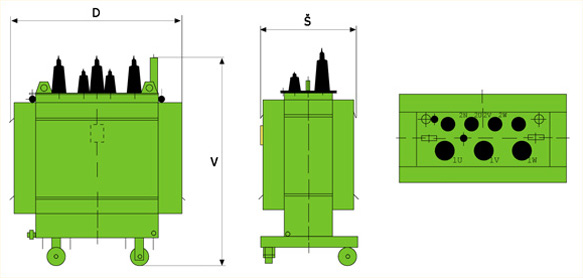

D - délka transformátoru, Š - šířka transformátoru, V - výška transformátoru
Výrobce si vyhrazuje právo na změnu udávaných rozměrů a hmotností.
V případě potřeby přesných rozměrů nebo výkresů se obraťte na pana Balcara,
tel.: 730 585 874, e-mail: tomas.balcar@bioenergosystems.cz.
Jiné typy, které nejsou uvedené v této tabulce, prosíme poptat.
