NÍZKONAPĚŤOVÉ VINUTÍ

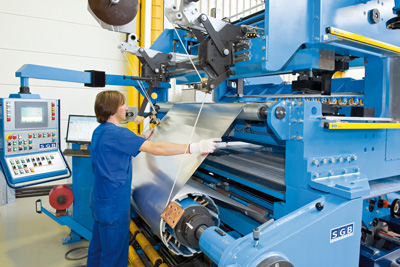

Vinutí nižšího napětí je téměř vždy provedeno u SGB suchých transformátorů jako fóliové. Výhody této metody mluví za sebe:
- Snížení dodatečných ztrát
- Vyrovnané rozložení teplot ve vinutí
- Vysoká zkratová pevnost
Výjimky jsou z technických důvodů jen u výkonů nižších než 160 kVA a napětí vyšším než 3 kV (např. 10 kV).
Již více než 40 let vyrábí SGB fóliové vinutí pro distribuční a suché transformátory. Tato dlouhá zkušenost je důvodem pro kvalitu zaručující specifika:
- SGB používá výhradně materiál od výrobců ze speciálních válcoven, aby bylo zajištěno, že hrany budou bez otřepů. Toto je nutný předpoklad pro elektrickou spolehlivost.
- Pro spojení výstupní přípojnice s pásem vinutí existují dvě běžné metody a sice svařování pod ochrannou atmosférou nebo svařování za studena pod vysokým tlakem (400 kN). Již více než 20 let používá SGB pouze svařování za studena.
Výhody:
- žádné metalurgické změny vodivého materiálu vlivem teplotního procesu
- žádná cizí tělesa, která mohou vzniknout během svařování

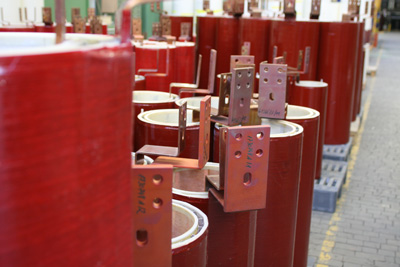

- Díky použití vícevrstvého Prepregu a následnému slepení vznikne velmi pevný silnostěnný válec, který může, na rozdíl od běžných provedení, samostatně zachytit radiální zkratové síly. Jednoduché uchycení k jádru slouží pouze k vycentrování.
|
|
 |
