ZPUE ROTOBLOK SF A SF 36 - POPIS

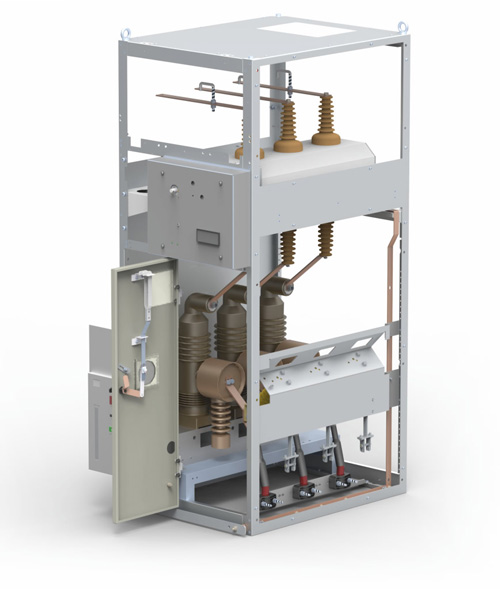

   Rozváděč typu Rotoblok SF je dvou sekční interiérový rozváděč se vzduchovou izolací (AIS - Air Insulated Switchgear), v kovovém krytu z pozinkované oceli - zajišťující vyrovnání potenciálů, s jedním systémem přípojnic. Rozváděč je vybaven moderními, tříbodovými vypínači a odpojovači v izolaci SF6. Nádrž každého z těchto aparátů je vyrobena z nerezové oceli, což udržuje dokonalý technický stav rozváděče po celou dobu jeho provozu. Má oddělené části: přípojnic a kabelů, a provedení s ochranou vůči oblouku zajišťuje vysokou provozní bezpečnost.

Rozvodná pole rozváděče mají následující charakteristiky:

• zmenšené rozměry ve srovnání s rozváděči s přístroji se vzduchovou izolací při zachování vysokých elektrických parametrů jako je izolační hladina, jmenovité proudy a odolnost proti zkratovým proudům,
• dvoudílná konstrukce polí zajišťující oddělení hlavní dráhy lišt od části používané k připojení napájecích kabelů,
• vysoká provozní spolehlivost,
• dlouhé období provozu bez obtížné údržby,
• vysoká odolnost proti korozi, konstrukce rozváděče je z pozinkovaného plechu,
• univerzálnost při realizaci různých systémů rozváděčů s libovolným počtem polí,
• použití moderních, spolehlivých spojovacích aparátů jako jsou odpínače a odpojovače typu GTR SF (ZPUE) a IM6 (SAREL), vypínače typu VB-4S (ZPUE) nebo jiných výrobců,
• přizpůsobení instalaci moderních ochranně-ovládacích zařízení,
• možnost postavení rozváděče u stěny, což umožňuje efektivní využití rozvodné místnosti, což je obzvláště důležité u modernizací a rozšiřování stávajících rozváděčů,
• rychlý a snadný přístup k zařízení rozváděče pro monitorování a údržbu,
• jednoduchá obsluha.
